الدليل الكامل لمعدات المعالجة المسبقة للمواد المعدنية والمواد الاستهلاكية

أساس التحليل الميتالوغرافي الدقيق: إعداد العينات

تشكل معدات المعالجة المسبقة للمعادن والمواد الاستهلاكية المرحلة الأولى الحاسمة من سير عمل توصيف المواد. قبل أن تصل العينة إلى المجهر - سواء كان ذلك بصريًا أو ماسحًا ضوئيًا أو حيود التشتت الخلفي للإلكترون - يجب أن يتم إعداد سطحها وفقًا لمعيار يكشف عن ميزات البنية المجهرية الحقيقية دون إدخال قطع أثرية من التقسيم أو التركيب أو التآكل. ولا يمكن تصحيح العينة التي تم إعدادها بشكل سيء في مرحلة التصوير ; طبقات التشوه، والتضاريس، والتلطيخ، والفراغات القابلة للسحب التي تم إنشاؤها أثناء التحضير تكون دائمة وستؤدي إلى نتائج تحليلية مضللة.

يتبع تسلسل المعالجة المسبقة تقدمًا محددًا: التقسيم ← التركيب ← الطحن المستوي ← التلميع الخشن ← التلميع الدقيق ← التلميع النهائي ← النقش. تعتمد كل مرحلة على المزيج الصحيح من قدرة المعدات واختيار المواد الاستهلاكية. مجموعة المواد الاستهلاكية - مسحوق الفسيفساء الميتالوغرافي، وأقمشة التلميع، وسائل الألومينا، وتعليق الماس، والمحاليل الغروية لثاني أكسيد السيليكون - كل منها يؤدي وظيفة محددة ضمن هذا التسلسل وغير قابلة للتبديل.

معدات المعالجة المسبقة للمعادن : الصكوك الأساسية

يتطلب مختبر تحضير المعادن الكامل مجموعة من الأدوات، تم تصميم كل منها لمرحلة معينة من معالجة العينات. يجب أن يأخذ اختيار المعدات في الاعتبار صلابة مادة العينة، ومتطلبات الإنتاجية، ومواصفات تشطيب السطح التي تتطلبها التقنيات التحليلية النهائية.

معدات القطع والقطع

تعد آلات القطع الكاشطة والمناشير السلكية الماسية الدقيقة تقنيتي القطع الأساسيتين المستخدمتين في مختبرات علم المعادن. آلات قطع جلخ استخدم عجلات القطع المرتبطة بالراتنج أو المطاط والتي تدور بسرعة 2800-3500 دورة في الدقيقة مع تدفق سائل التبريد المستمر لتقليل مناطق الضرر الحراري. بالنسبة للسبائك الحديدية، تعتبر عجلات أكسيد الألومنيوم قياسية؛ وبالنسبة للمواد غير الحديدية والسيراميكية، يفضل استخدام عجلات كربيد السيليكون. آلات القطع الدقيقة المزودة برذائل العينات والتحكم في معدل التغذية تحقق طبقات التشوه الناتجة عن التقسيم أقل من 50 ميكرون في الفولاذ المقسى، مقارنة بـ 200-500 ميكرومتر للمطاحن الزاوية التي يتم تشغيلها يدويًا. تعمل المناشير السلكية الماسية بقوى قطع أقل بكثير وهي الاختيار الصحيح للسيراميك الهش والمواد شبه الموصلة والعينات الأثرية حيث يكون تقليل الأضرار الميكانيكية أمرًا بالغ الأهمية.

مكابس التثبيت

تقوم مكابس الضغط الساخنة المتصاعدة بتغليف العينات المقسمة في راتينج لدن بالحرارة أو بالحرارة تحت درجة حرارة وضغط يمكن التحكم فيهما. معلمات التشغيل القياسية لمركبات التركيب الفينولية والإيبوكسي هي 150-180 درجة مئوية عند 250-300 بار ، يتم الاحتفاظ بها لمدة 4-8 دقائق تليها دورة تحرير الضغط المبردة بالماء. تنفذ مكابس التثبيت الأوتوماتيكية الحديثة الدورة الكاملة دون تدخل المشغل وتوفر هندسة تركيب متسقة - وهو أمر بالغ الأهمية لأنظمة التلميع الآلية التي تستخدم حاملات العينات ذات تفاوتات الارتفاع الثابتة. يحدد قطر أسطوانة الضغط المتصاعدة (25 مم، 30 مم، 40 مم، و50 مم بشكل قياسي) حجم التركيب ويجب أن يتطابق مع قطر حامل العينة لنظام التلميع في المختبر.

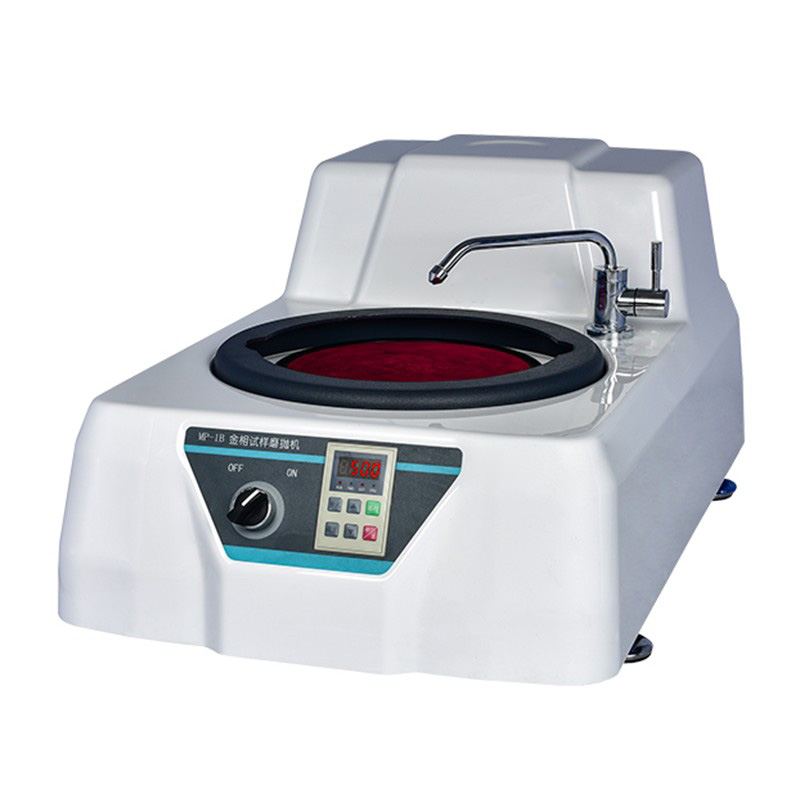

أنظمة الطحن والتلميع

تعد آلات الطحن والتلميع الآلية من أكثر المعدات الاستثمارية تأثيرًا في مختبر علم المعادن. تستخدم الأنظمة شبه الأوتوماتيكية والأوتوماتيكية بالكامل لوحًا دوارًا برأس عينة يدور بشكل معاكس، مما يؤدي إلى تطبيق قوة ضاغطة قابلة للبرمجة (عادةً 10-50 ن لكل عينة )، وسرعة الدوران (50-300 دورة في الدقيقة)، ووقت المعالجة لكل خطوة قابلة للاستهلاك. تعمل إمكانية تكرار نتائج الأنظمة الآلية على التخلص من التباين بين المشغل والمشغل في تشطيب السطح والاحتفاظ بالحواف - وهما المصدران الأكثر شيوعًا للخطأ الناجم عن الإعداد في سير عمل التلميع اليدوي. تطبق أنظمة القوة المركزية القوة على مجموعة حامل العينة بأكملها؛ تطبق أنظمة القوة الفردية قوة يتم التحكم فيها على كل عينة بشكل مستقل، وهو أمر مطلوب عند معالجة العينات ذات الصلابة المتباينة في نفس الحامل.

مسحوق الفسيفساء الميتالوغرافي: اختيار مركب التركيب والأداء

يؤدي مسحوق الفسيفساء الميتالوغرافي - الذي يُشار إليه أيضًا باسم راتنج التثبيت أو مركب التضمين - وظائف متعددة تتجاوز مجرد الاحتفاظ بالعينة في هندسة مناسبة. يجب أن تدعم مادة التركيب حافة العينة أثناء الطحن والتلميع لمنع التقريب، ومقاومة المذيبات والمنمشات المستخدمة في خطوات التحضير اللاحقة، وتوفير تباين صلابة كافٍ مع العينة لتجنب التلميع التفاضلي.

أنواع مركبات التركيب الرئيسية ومعايير اختيارها هي:

• مسحوق الفينول (الباكليت). - الاختيار القياسي للسبائك الحديدية ومعظم المعادن الصناعية حيث لا يكون الاحتفاظ بالحواف أمرًا بالغ الأهمية. يتم معالجته على حامل صلب غير شفاف بصلابة فيكرز تبلغ حوالي 35-45 فولت. مقاوم لمعظم المنمشات بما في ذلك كاشف النيتال وكيلر. درجة حرارة المعالجة: 150-160 درجة مئوية.
• مسحوق ديليل فثالات (DAP). — يُفضل عند الحاجة إلى احتفاظ فائق بالحواف، مثل الطلاءات والطبقات الصلبة والمعالجات السطحية. تعتبر حوامل DAP أصعب من الفينولية (50-60 HV) وتظهر انكماشًا أقل أثناء العلاج، مما ينتج عنه اتصال أفضل بين العينة والتركيب ويقلل من خطر تكوين الفجوة التي تؤدي إلى تقريب الحافة.
• مسحوق الايبوكسي المملوء بالمعادن - يستخدم للعينات التي تتطلب أقصى قدر من الاحتفاظ بالحافة والمقاومة الكيميائية. تزيد جزيئات الحشو (عادةً أكسيد الألومنيوم أو كربيد السيليكون) من صلابة التركيب إلى 60-80 فولت وتحسن قابلية التلميع إلى مستوى أقرب إلى مستوى العديد من العينات المعدنية، مما يقلل من التباين التفاضلي.
• مسحوق تركيب موصل — مركبات فينولية مملوءة بالجرافيت أو مملوءة بالنحاس والتي تنتج حوامل موصلة للكهرباء لتحليل SEM وEBSD دون الحاجة إلى طلاء بالرش. قيم الموصلية 10⁻² إلى 10⁻¹ صغير/سم يمكن تحقيقها باستخدام تركيبات مملوءة بالنحاس.

بالنسبة للعينات الحساسة للحرارة - الجنود والبوليمرات والسبائك ذات نقطة الانصهار المنخفضة - تحل أنظمة الإيبوكسي أو الأكريليك المعالجة على البارد محل تركيب الضغط الساخن بالكامل، وتتم المعالجة في درجة حرارة الغرفة تحت ضغط أدنى على مدار 8 إلى 24 ساعة.

قماش تلميع المعادن: القيلولة والصلابة ومطابقة التطبيق

يعد اختيار قماش التلميع أحد أهم القرارات الاستهلاكية في تحضير المعادن لأن القماش يتحكم في هندسة القطع للتعليق الكاشطة المستخدم في كل خطوة تلميع. تحدد مادة القماش وارتفاع القيلولة والصلابة كيفية احتجاز الجزيئات الكاشطة ومدى حرية تحركها عبر سطح العينة - مما يؤثر بشكل مباشر على معدل إزالة المواد وعمق الخدش وتكوين الإغاثة.

من الأخطاء الشائعة في التحضير استخدام قطعة قماش ذات ارتفاع زائد في مرحلة تلميع الماس. تسمح الأقمشة عالية القيلولة للجزيئات الكاشطة بالتحرك بحرية واعتماد اتجاهات عشوائية، مما يؤدي إلى خدش متعدد الاتجاهات وزيادة الراحة بين مراحل الصلابة المختلفة. تنتج الأقمشة الصلبة المنخفضة القيلولة المستخدمة مع المعلقات الماسية خدوشًا أكثر اتجاهًا وأقل عمقًا التي تتم إزالتها بكفاءة في خطوة التلميع اللاحقة.

تلميع السوائل الكاشطة: مقارنة الماس والألومينا وثاني أكسيد السيليكون

تحتل عائلات سائل التلميع الكاشطة الرئيسية الثلاث المستخدمة في تحضير المعادن - المعلق الماسي، وسائل تلميع الألومينا، وثاني أكسيد السيليكون الغروي - مواضع مميزة في تسلسل التحضير ويتم اختيارها بناءً على المادة التي يتم تحضيرها، والتشطيب السطحي المطلوب، والتقنية التحليلية التالية.

سائل تلميع الماس

تعتبر معلقات تلميع الماس هي المادة الكاشطة الأساسية لمراحل التلميع الخشنة والمتوسطة. يتم تعليق جزيئات الماس أحادية البلورة أو متعددة البلورات الاصطناعية إما في مادة حاملة ذات أساس مائي أو زيتي بتركيزات 0.1-2.0 قيراط لكل 100 مل . تتراوح درجات حجم الجسيمات من 9 ميكرومتر (خشن) إلى 6 ميكرومتر، و3 ميكرومتر، و1 ميكرومتر، و0.25 ميكرومتر (ناعم)، مع إزالة كل خطوة لطبقة الخدش التي قدمتها الدرجة السابقة. إن صلابة الماس البالغة 10 على مقياس موس تجعله فعالاً على جميع المواد المعدنية والسيراميك، بما في ذلك الفولاذ المقسى فوق 65 HRC، وكربيد التنغستن، وسيراميك الألومينا الذي لا يمكن صقله بمواد كاشطة أكثر ليونة. تتوافق أنظمة التعليق الماسية ذات الأساس المائي مع معظم أقمشة التلميع وهي الاختيار القياسي للأنظمة الآلية؛ تعمل المعلقات الزيتية على تقليل التآكل المائي على المعادن التفاعلية مثل سبائك الألومنيوم والمغنيسيوم.

سائل تلميع الألومينا

تُستخدم معلقات تلميع الألومينا (Al₂O₃) بشكل أساسي للتلميع المتوسط إلى النهائي للمعادن غير الحديدية وسبائك النحاس والألومنيوم والتيتانيوم. متوفر في أشكال ألفا ألومينا (أحادية البلورية، أصلب وأكثر عدوانية) وألومينا جاما (متعدد البلورات، أكثر ليونة، وينتج لمسة نهائية أنعم)، بأحجام جسيمات 0.05 ميكرومتر، 0.3 ميكرومتر، و1.0 ميكرومتر . يتم تطبيق معلقات الألومينا عادةً على الصوف متوسط ​​القيلولة أو الأقمشة الاصطناعية وتحقق قيم خشونة سطحية تبلغ Ra < 5 نانومتر على سبائك الألومنيوم. يتمثل أحد القيود الرئيسية للألومينا في ميلها إلى التغلغل في المعادن اللينة - خاصة الألومنيوم والنحاس النقي - مما يترك بقايا بيضاء مرئية تحت المجهر يمكن التعرف عليها بشكل خاطئ على أنها جسيمات المرحلة الثانية. يعد التنظيف الشامل بالموجات فوق الصوتية في الأيزوبروبانول بعد تلميع الألومينا أمرًا ضروريًا قبل الشروع في الحفر أو فحص SEM.

سائل تلميع ثاني أكسيد السيليكون (السيليكا الغروية).

تعد معلقات ثاني أكسيد السيليكون الغروية - التي يشار إليها عادةً باسم OPS (تعليق تلميع الأكسيد) - بمثابة مادة كاشطة تلميع نهائية قياسية لإعداد عينة EBSD وللمواد التي تتطلب أعلى جودة للسطح. جزيئات السيليكا الغروية 0.02-0.06 ميكرومتر في حامل قلوي معتدل (الرقم الهيدروجيني 9.5-10.5) يؤدي كلاً من التآكل الميكانيكي والذوبان الكيميائي للطبقة السطحية المشوهة في وقت واحد. يزيل هذا الإجراء الكيميائي الميكانيكي طبقة التشوه غير المتبلورة الرقيقة التي تبقى بعد تلميع الماس - وهي طبقة غير مرئية في المجهر الضوئي ولكنها تنتج نوعية رديئة لنمط كيكوتشي في EBSD. تعتبر السيليكا الغروية فعالة بشكل خاص في سبائك التيتانيوم، وسبائك النيكل الفائقة، والفولاذ المقاوم للصدأ، والمعادن المقاومة للحرارة. أوقات المعالجة 15-45 دقيقة على جهاز تلميع اهتزازي أو 2-5 دقائق باستخدام أداة تلميع دوارة بقطعة قماش كيميائية ميكانيكية تعتبر نموذجية. يتطلب الرقم الهيدروجيني القلوي معالجة دقيقة وشطفًا شاملاً لمنع تلطيخ السطح، ويجب منع معلقات السيليكا الغروية من الجفاف على القماش أو سطح العينة حيث يصعب إزالة الهلام المجفف دون إعادة ظهور تلف السطح.

بناء تسلسل التحضير: مطابقة المعدات والمواد الاستهلاكية مع المواد

يتطلب الإعداد الفعال لعلم المعادن اختيار المعدات والمواد الاستهلاكية كتسلسل متكامل وليس بشكل منفصل. المبادئ التالية توجه تصميم التسلسل عبر فئات المواد:

• السبائك الحديدية الصلبة (الفولاذ > 400 جهد عالي) - تركيب بالضغط الساخن باستخدام DAP أو مسحوق مملوء بالمعادن ← ورق طحن SiC بحبيبات 220/500/1200 ← 9 ميكرومتر من الماس على قماش صلب ← 3 ميكرومتر من الماس على قماش متوسط ← 1 ميكرومتر من الماس على قماش قصير القيلولة ← سيليكا غروية على قماش ميكانيكي كيميائي لـ EBSD، أو الحفر المباشر بعد 1 ميكرومتر للمجهر الضوئي.
• سبائك الألومنيوم - حامل إيبوكسي معالج على البارد (لتجنب تأثيرات التصلب بسبب العمر الناتج عن حرارة الضغط) ← أوراق SiC ← 3 ميكرومتر من الماس على قطعة قماش متوسطة ← 0.3 ميكرومتر من الألومينا على قماش ناعم ← 0.05 ميكرومتر من السيليكا الغروية على الملمع الاهتزازي لـ EBSD. تجنب الضغط الزائد في جميع مراحل التلميع لمنع تلطيخ المصفوفة الناعمة.
• الكربيدات الأسمنتية والسيراميك - التركيب الفينولي أو الموصل ← قرص طحن الماس (70-125 ميكرومتر) ← 15 ميكرومتر من الماس على قماش صلب ← 6 ميكرومتر من الماس ← 3 ميكرومتر من الماس ← 1 ميكرومتر من الماس على قطعة قماش قصيرة القيلولة. الألومينا والسيليكا الغروية غير فعالتين بشكل عام في المواد الأصعب من 1500 فولت.
• طلاءات الرش الحراري وأنظمة متعددة الطبقات — التشريب بالإيبوكسي الفراغي قبل التركيب لملء مسامية الطلاء ومنع الانسحاب ← DAP أو التركيب المملوء بالمعادن ← طحن منخفض الضغط لتقليل تصفيح الطلاء ← تسلسل الماس الناعم بقوة منخفضة. يعد الاحتفاظ بالحافة هو معيار الجودة الأساسي؛ تشكيل الإغاثة بين الركيزة والطلاء تتجاوز 0.5 ميكرون يجعل قياس سمك الطلاء غير موثوق به.

إن توثيق تسلسل التحضير الكامل - بما في ذلك طراز المعدات والعلامة التجارية للمواد الاستهلاكية ودرجتها والقوة المطبقة وسرعة الأسطوانة ووقت المعالجة - لكل نوع مادة يسمح للمختبرات بإعادة إنتاج النتائج بشكل متسق عبر المشغلين وبمرور الوقت، وهو متطلب أساسي لمرافق اختبار المواد المعتمدة وفقًا لمعيار ISO/IEC 17025.
