آلات القطع المعدنية: الأنواع والاختيار والدليل

ما هو آلة القطع المعدنية ?

آلة قطع المعادن - وتسمى أيضًا آلة تقطيع المعادن، أو آلة قطع المعادن، أو قاطعة المعادن - هي أداة دقيقة تستخدم لتقسيم العينات المعدنية أو الخزفية أو المركبة أو المعدنية استعدادًا للفحص المجهري. الشرط المحدد الذي يفصل معدات تقطيع المعادن عن مناشير تشغيل المعادن العامة هو الحد الأدنى من الضرر الذي يلحق بالبنية المجهرية للعينة عند سطح القطع وبالقرب منه : لا توجد منطقة متأثرة بالحرارة، ولا تشوه ميكانيكي، ولا تلطخ المراحل الناعمة، ولا تشقق المراحل الهشة.

يبدأ تحضير العينة المعدنية بالتقسيم. كل ما يلي - التثبيت، والطحن، والتلميع، والحفر، والفحص المجهري - يعتمد كليًا على جودة القطع الأولي. يُدخل القسم الذي يتم إنتاجه بالحرارة أو الضغط الزائد قطعًا أثرية لا يمكن تمييزها عن عيوب مادية حقيقية تحت المجهر، مما يبطل التحليل. ولذلك فإن اختيار وتشغيل معدات القطع المعدنية الصحيحة لكل فئة من المواد هو المهارة الأساسية لإعداد العينات المخبرية.

تنقسم قطاعات سوق القطع المعدنية إلى نوعين رئيسيين من الأدوات — آلات قطع جلخ و مناشير دقيقة منخفضة السرعة - تم تحسين كل منها لفئات المواد المختلفة ومتطلبات الجودة. يعد فهم القدرات والقيود الخاصة بكل نوع أمرًا ضروريًا لأي مختبر يحدد معدات تحضير العينات المعدنية.

أنواع معدات تقسيم المعادن

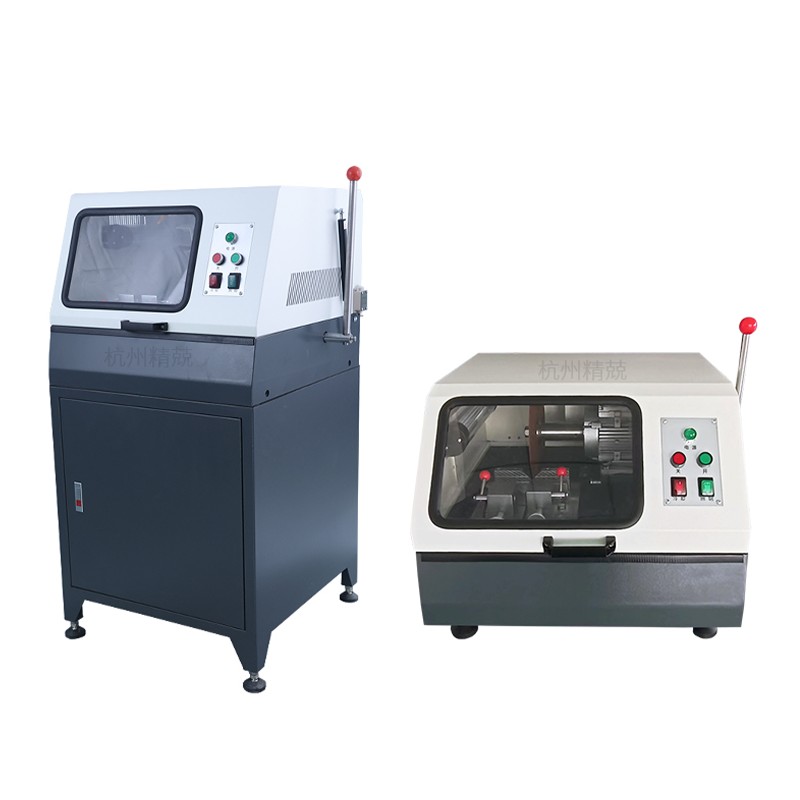

قاطع المواد الكاشطة المعدنية (آلة القطع)

تستخدم قاطعة المواد الكاشطة المعدنية - المعروفة أيضًا باسم منشار قطع المعادن، أو معدات القطع المعدنية، أو منشار تقسيم تحضير العينات - عجلة جلخ رفيعة دوارة لتقسيم العينات عن طريق الطحن بدلاً من النشر. العجلة عبارة عن قرص جلخ مرتبط (أكسيد الألومنيوم للمواد الحديدية، وكربيد السيليكون للمواد غير الحديدية والسيراميك) الذي يزيل المواد عن طريق التآكل على طول مستوى القطع. تتراوح أقطار العجلات عادةً من 150 مم إلى 400 مم، وسرعات المغزل من 2000 إلى 5000 دورة في الدقيقة اعتمادًا على حجم الماكينة والمواد.

المتغير الحاسم في تشغيل آلة قطع المواد الكاشطة هو توليد الحرارة في واجهة القطع . تولد عملية القطع الكاشطة بطبيعتها حرارة الاحتكاك؛ إذا لم يتم التحكم فيها، فإن هذه الحرارة ترفع درجة حرارة العينة فوق عتبات تحول الطور أو التقسية - مما يؤدي إلى تغيير البنية الدقيقة ذاتها التي يهدف القطع إلى كشفها للتحليل. تعالج آلات تقطيع المعادن الحديثة هذا من خلال أنظمة تبريد الفيضانات التي توصل سائل القطع مباشرة إلى واجهة عينة العجلة طوال عملية القطع، مما يحافظ على درجة حرارة العينة أقل من 50-60 درجة مئوية حتى في القطع الطويلة من خلال سبائك الفولاذ الكثيفة.

تنقسم قواطع المواد الكاشطة المعدنية بشكل أكبر حسب آلية التغذية الخاصة بها:

• آلات القطع اليدوية: يطبق المشغل قوة التغذية يدويًا من خلال ذراع محوري. مناسب للمواد ذات الصلابة الناعمة إلى المتوسطة والإنتاجية المعتدلة. انخفاض تكلفة رأس المال، ولكن اتساق قوة التغذية يعتمد على مهارة المشغل.
• آلات القطع الأوتوماتيكية: يتم تطبيق قوة التغذية بواسطة مشغل آلي (كهروميكانيكي أو هوائي) مع معدل تغذية قابل للبرمجة ومعلمات القوة. توفر آلات التقطيع الأوتوماتيكية جودة قطع أكثر اتساقًا، وتتيح التشغيل غير المراقب لتقسيم الدفعات، وهي ضرورية للعينات الصلبة أو الهشة أو ذات القيمة العالية حيث قد يؤدي التغذية غير المتناسقة إلى تحميل العجلة أو كسر العينة.

منشار ميتالوغرافي منخفض السرعة (آلة التقطيع الدقيقة)

المنشار الميتالوغرافي منخفض السرعة - والذي يشار إليه أيضًا باسم آلة التقطيع الدقيقة، أو منشار التقطيع المعدني، أو آلة إعداد العينات الميتالوغرافية للعينات الدقيقة - يعمل بسرعات عجلة منخفضة بشكل كبير (100-500 دورة في الدقيقة) باستخدام شفرة رقاقات الماس بدلاً من عجلة جلخ. مزيج من سرعة القطع البطيئة والشق الرفيع للغاية لشفرة الماس ( 0.1-0.5 ملم مقابل 0.5-1.5 ملم للعجلات الكاشطة ) يولد حرارة لا تذكر ولا يوجد أي تشوه ميكانيكي في العينة.

يطبق المنشار منخفض السرعة الحمل من خلال آلية تغذية ذات وزن ساكن أو محملة بنابض بدلاً من المحركات التي تعمل بالطاقة، مما يسمح بقوى خفيفة للغاية ومتحكم فيها تحافظ حتى على أكثر ميزات البنية الدقيقة هشاشة. وهذا يجعلها الأداة المفضلة لـ:

• المكونات الإلكترونية ولوحات الدوائر - تتطلب وصلات اللحام الرقيقة والطبقات المعدنية وآثار النحاس تقطيعًا خاليًا من التلف لفحص المقاطع العرضية دون تلطيخ أو تشقق
• مواد هشة ومسامية - السيراميك، وطلاءات الرش الحراري، والكربيدات الملبدة، والعينات الجيولوجية التي قد تنكسر تحت قوى القطع الكاشطة
• العينات البيولوجية والمعدنية — العظام، ومينا الأسنان، والمقاطع المعدنية لتصوير الصخور، والمواد المماثلة غير المتجانسة
• أقسام رقيقة لإعداد عينة TEM - حيث يجب أن يتم قطع البداية في أقرب مكان ممكن من المنطقة المستهدفة مع أقل قدر ممكن من الضرر تحت السطح
• المعادن الناعمة والطلاءات - الذهب والإنديوم والقصدير وسبائك اللحام الناعمة التي تتشوه بشكل كارثي في ظل ظروف العجلة الكاشطة

إن المقايضة لهذه الدقة هي الإنتاجية: قد يتطلب المنشار منخفض السرعة من 15 إلى 60 دقيقة لإكمال القطع الذي سينهيه القاطع الكاشطة في أقل من دقيقتين. بالنسبة للعينات ذات القيمة العالية أو التي لا يمكن تعويضها، فإن تكلفة الوقت هذه مبررة تمامًا؛ أما بالنسبة لتقسيم قضبان الفولاذ الروتينية في مراقبة جودة الإنتاج، فهو ليس كذلك.

عجلات وشفرات القطع: قلب معدات القطع المعدنية

يعد اختيار العجلة والشفرة هو القرار الاستهلاكي الأكثر أهمية في تقطيع المعادن. تؤدي العجلة غير الصحيحة للمادة التي يتم قطعها إلى إنتاج حرارة زائدة وتآكل سريع للعجلة وجودة قطع رديئة بغض النظر عن جودة الماكينة. تنتج العجلة الصحيحة للمادة مقطعًا نظيفًا وباردًا وخاليًا من الشوائب مع عمر عجلة مقبول وسرعة قطع.

عجلات قطع كاشطة

يتم تحديد عجلات القطع الكاشطة حسب نوع المادة الكاشطة وصلابة الرابطة والبنية (المسامية). قواعد الاختيار العامة هي:

• عجلات أكسيد الألومنيوم (Al₂O₃). - بالنسبة للمواد الحديدية: الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، وفولاذ الأدوات، والحديد الزهر. أكسيد الألومنيوم أصعب من الحديد ويوفر قطعًا فعالاً دون تآكل مفرط للعجلات في هذه المواد.
• عجلات كربيد السيليكون (SiC). - للمواد غير الحديدية (الألومنيوم والنحاس والنحاس والبرونز والتيتانيوم وسبائك المغنيسيوم) والسيراميك والمواد المقاومة للحرارة. كربيد السيليكون أكثر حدة ويقطع مع توليد حرارة أقل في السبائك غير الحديدية الأكثر ليونة والأكثر حساسية للحرارة.
• صلابة السندات: يتم استخدام العجلات الناعمة (تصنيف الدرجة B أو C في معظم الأنظمة). المواد الصلبة - يقوم الرابط بتحرير الحبوب الكاشطة البالية بسرعة، مما يكشف عن حواف القطع الجديدة ويمنع تزجيج العجلات. يتم استخدام العجلات الصلبة (الصف E – H). مواد ناعمة — يحتفظ الرابط الأقوى بالحبيبات الكاشطة لفترة أطول، مما يمنع العجلة من التآكل بسرعة كبيرة في المواد منخفضة المقاومة.
• عززت مقابل غير عززت: إن عجلات القطع المعدنية المختبرية معززة بالألياف الزجاجية لضمان السلامة عند سرعات الدوران العالية لآلات التقطيع. لا يجوز مطلقًا استخدام العجلات غير المقواة في معدات القطع الآلية.

شفرات الرق الماسية للمناشير منخفضة السرعة

يتم تحديد شفرات الرقاقة الماسية لآلات التقطيع الدقيقة من خلال تركيز الماس، ونوع الرابطة (رابطة معدنية، ورابطة راتنجية)، وسمك الشفرة. ارتفاع تركيز الماس يعطي عمرًا أطول للشفرة بتكلفة أعلى؛ شفرات السندات الراتنج أكثر عدوانية وأسرع في القطع؛ شفرات السندات المعدنية هي أكثر متانة وأكثر ملاءمة للمواد الصلبة والكثيفة مثل الكربيدات الأسمنتية والسيراميك المتقدم. يتحكم اختيار سمك الشفرة في عرض الشق وفقدان المواد - بالنسبة للعينات ذات القيمة العالية أو عندما يكون الموقع الدقيق للميزة مطلوبًا، تعمل الشفرات الرقيقة على تقليل المواد التي تتم إزالتها عند كل قطع.

المواصفات الأساسية عند اختيار آلات تقطيع المعادن

يتطلب تحديد معدات تحضير العينات المعدنية مطابقة معلمات أداء الماكينة مع أحجام العينات وأنواع المواد ومتطلبات الإنتاجية ومعايير الجودة الخاصة بالمختبر. المعلمات التالية هي أهم معايير التقييم:

الحد الأقصى لحجم العينة وقدرة التثبيت

يحدد نظام نائب العينة أو نظام التثبيت الحد الأقصى للمقطع العرضي الذي يمكن تثبيته بشكل آمن للقطع. عادةً ما تستوعب قواطع المواد الكاشطة المعدنية المختبرية المقاطع العرضية للعينات من بضعة ملليمترات إلى قطر 60-80 ملم لنماذج مقاعد البدلاء، وما يصل إلى 150 ملم أو أكبر لمعدات التقسيم على نطاق الإنتاج القائمة على الأرض. يجب أن يمسك نظام التثبيت العينة بشكل صارم دون السماح بأي حركة أثناء القطع - أي حركة جانبية للعينة أثناء تلامس العجلة تنتج سطح قطع منحني ويمكن أن تكسر العجلة الكاشطة بشكل كارثي.

سرعة العجلة أو الشفرة والتحكم في السرعة المتغيرة

تعمل آلات القطع الكاشطة عادةً بسرعات دوران ثابتة تتراوح بين 2800 و3500 دورة في الدقيقة لأقطار العجلات القياسية. يعد التحكم في السرعة المتغيرة مفيدًا للمختبرات التي تقطع أنواعًا متنوعة من المواد - فالسرعات المنخفضة تقلل من توليد الحرارة في السبائك غير الحديدية الحساسة حرارياً، في حين قد تكون السرعة القصوى مطلوبة للقطع الفعال لمقاطع الفولاذ ذات القطر الكبير. توفر المناشير منخفضة السرعة ذات السرعة المتغيرة باستمرار (عادةً 1–500 دورة في الدقيقة) أقصى قدر من المرونة لتكييف معلمات القطع مع كل مادة ومواصفات الشفرة.

التحكم في قوة التغذية والأتمتة

تتحكم آلات تقطيع المعادن الأوتوماتيكية في قوة التغذية من خلال محرك مؤازر أو أنظمة مشغل هوائي، مع إعدادات القوة ومعدل التغذية القابلة للبرمجة من قبل المستخدم. تغذية تسيطر عليها القوة — حيث تحافظ الماكينة على قوة اتصال ثابتة بغض النظر عن مقاومة المواد — تتفوق على التغذية التي يتم التحكم في سرعتها للعينات غير المتجانسة (على سبيل المثال، المواد المركبة أو عينات اللحام التي تعبر مناطق مواد متعددة)، حيث أنها تتكيف تلقائيًا مع صلابة المواد المحلية وتمنع التحميل الزائد على العجلة في المراحل الصعبة. تجمع أفضل آلات تحضير العينات المعدنية الأوتوماتيكية بين ملفات القوة القابلة للبرمجة والكشف عن البداية الناعمة ونهاية القطع لتقليل تآكل العجلات وتلف العينات طوال دورة القطع.

تصميم نظام التبريد

يحدد توصيل سائل التبريد درجة حرارة العينة بشكل مباشر أثناء عملية القطع الكاشطة. توفر أنظمة التبريد الفعالة في معدات القطع المعدنية 3-10 لتر في الدقيقة سائل القطع من خلال الفوهات الموجودة على جانبي العجلة عند واجهة القطع، مما يضمن غمر منطقة الشق بالكامل طوال عملية القطع. تعمل أنظمة التبريد المعاد تدويرها مع خزانات الترسيب والترشيح على إطالة عمر سائل التبريد ومنع تراكم الخراطة في منطقة القطع. بالنسبة للمختبرات المعنية بتلوث العينات بسائل التبريد (مهم للتحليل الكيميائي اللاحق)، تعد أنظمة تبريد المياه النظيفة أو التقسيم الجاف بعجلات منخفضة الحرارة مصممة خصيصًا من البدائل.

الاهتزاز والصلابة

تؤثر صلابة الماكينة - مقاومة الإطار والمغزل ونظام التثبيت للانحراف تحت قوى القطع - بشكل مباشر على استواء سطح القطع والتوازي. يؤدي الاهتزاز أثناء القطع إلى ظهور التموج في الوجه المقطوع الذي يجب إزالته بخطوات طحن إضافية، مما يؤدي إلى إضاعة مادة العينة ووقت التحضير. تتميز إطارات الماكينات المصنوعة من الحديد الزهر أو الفولاذ الملحوم، ومحامل المغزل الدقيقة مع تفاوتات الجريان المحددة، وحوامل القاعدة المضادة للاهتزاز بمعدات تقطيع المعادن عالية الجودة. نشرت مواصفات تشغيل المغزل .0.01 مم TIR تمييز الأدوات الدقيقة عن آلات القطع المخصصة للإنتاج.

أفضل الممارسات لقطع العينات المعدنية: تجنب الأخطاء الشائعة

حتى مع الاختيار الصحيح للآلة والعجلات، فإن ممارسات التشغيل السيئة تؤدي إلى ظهور أعمال فنية تضر بالتحليل المعدني. تعكس الممارسات التالية الخبرة المخبرية المتراكمة عبر إعداد العينات المعدنية:

• لا تقم أبدًا بالقطع الجاف باستخدام العجلات الكاشطة. يمكن لقطع جاف واحد - حتى لو كان قصيرًا - أن يرفع درجات حرارة السطح إلى ما يزيد عن 200 درجة مئوية في الفولاذ، مما يتسبب في تصلب الهياكل المارتنسيتية وإدخال طبقة حفر بيضاء يمكن اكتشافها تحت المجهر الضوئي. تحقق دائمًا من تدفق سائل التبريد قبل بدء القطع.
• جبل العينات الهشة أو التي يسهل اختراقها قبل باجتزاء. يجب أن تكون طبقات الطلاء الحراري والمواد الرغوية والتعاقدات الملبدة المسامية مشربة براتنج الإيبوكسي قبل التقطيع لمنع انسحاب المسام وانهيارها أثناء القطع. يدعم الراتينج البنية المجهرية خلال جميع خطوات التحضير اللاحقة.
• السماح بمسافة كافية من الميزات المثيرة للاهتمام. يحتوي الوجه المقطوع نفسه على درجة معينة من الضرر، حتى مع أفضل ممارسات التقسيم. قم بتقسيم مسافة لا تقل عن 1-2 مم عن الميزة الحرجة (خط دمج اللحام، واجهة الطلاء، طرف الشق) وقم بإزالة الطبقة التالفة عن طريق الطحن قبل تعريض الميزة للفحص.
• استخدم قوة التغذية المناسبة للمادة. تؤدي قوة التغذية المفرطة في المقاطع الكاشطة - خاصة في المواد الصلبة والهشة - إلى انحراف العجلة، والقطع المنحني، والارتفاعات الحرارية. ابدأ بالحد الأدنى من القوة التي تحقق تقدمًا ثابتًا في القطع ولا تزيد إلا في حالة ملاحظة تزجيج العجلات (فقدان عملية القطع).
• تلبيس العجلات الكاشطة بانتظام. تقطع العجلة الكاشطة المزججة أو المحملة ببطء، وتولد حرارة زائدة، ويمكن أن تنكسر تحت قوة التغذية المتزايدة. قم بتغطية العجلة باستخدام خزانة ماسية ذات نقطة واحدة أو عصا تزيين عند أول علامات انخفاض كفاءة القطع.
• سجل معلمات التقسيم لكل عينة. في تحليل الفشل وسياقات البحث، يؤدي توثيق نوع الماكينة ومواصفات العجلة ونوع سائل التبريد وقوة التغذية ومدة القطع لكل عينة إلى إنشاء مسار تدقيق يسمح بتحديد أي قطعة أثرية مقطعية وتمييزها عن عيوب المواد الحقيقية أثناء مرحلة إعداد التقرير.

معدات القطع المعدنية في السياق: سير عمل إعداد العينة الكامل

تعد معدات تقسيم المعادن هي الخطوة الأولى في تسلسل إعداد محدد. إن فهم المكان الذي يتناسب فيه التقسيم مع سير العمل الأوسع يوضح سبب تأثير جودة القطع بشكل غير متناسب على النتائج التحليلية النهائية.

1. التقسيم — آلة القطع المعدنية أو المنشار منخفض السرعة تنتج القسم الأولي. تحدد جودة القطع كمية المواد التي يجب إزالتها في الطحن اللاحق للوصول إلى سطح غير تالف.
2. تصاعد - يتم تغليف القسم بمادة لدنة بالحرارة أو راتنجات معالجة على البارد (الإيبوكسي، الفينول، الأكريليك) لإنشاء قرص موحد يمكن التعامل معه للخطوات اللاحقة ولدعم حواف العينة والميزات الهشة أثناء التلميع.
3. طحن — تؤدي التمريرات المتعاقبة على أوراق الطحن (SiC أو الماسية) ذات حجم الحبيبات المتناقص إلى إزالة الطبقة التالفة من التقسيم وإنشاء سطح مستوٍ ومستوٍ. يتناسب عمق الطحن المطلوب بشكل مباشر مع شدة تلف التقسيم - فالتقطيع عالي الجودة يقلل وقت الطحن بنسبة 30-50% مقارنة بالتقطيع الذي يتم التحكم فيه بشكل سيئ.
4. تلميع — يعمل التعليق الماسي أو تلميع السيليكا الغروية على لفات القماش على إزالة خدوش الطحن المتبقية لإنتاج مرآة خالية من التشوه. عادة ما تكون خشونة السطح النهائية في العينات المعدنية المصقولة Ra <0.01 ميكرومتر.
5. النقش - يكشف النقش الكيميائي أو التحليل الكهربائي عن حدود الحبوب وحدود الطور وخصائص البنية المجهرية من خلال مهاجمة المراحل والتوجهات المختلفة بشكل انتقائي. إن النقش الأكثر استخدامًا للكربون والفولاذ منخفض السبائك هو 2-4٪ نيتال (حمض النيتريك في الإيثانول)؛ يستخدم الفولاذ المقاوم للصدأ الأوستنيتي كاشف كالينج أو النقش الكهربائي في حمض الأكساليك.
6. الفحص - يتم إجراء الفحص المجهري البصري، والمجهر الإلكتروني الماسح (SEM)، وحيود التشتت الخلفي للإلكترون (EBSD)، والتحليل الطيفي للأشعة السينية المشتتة من الطاقة (EDS)، واختبار الصلابة على السطح المُجهز لتوصيف البنية المجهرية للمادة، وتكوين الطور، وحجم الحبوب، ومحتوى التضمين، وسمك الطلاء، وتشكل العيب.

الاستثمار في معدات قطع المعادن عالية الجودة واختيار العجلة الصحيح يحقق عوائد مضاعفة عبر كل خطوة إعداد لاحقة - مما يقلل وقت الطحن، ويحافظ على هندسة العينة، ويحمي الميزات الهشة، ويضمن أن البنية المجهرية التي يتم ملاحظتها تحت المجهر هي البنية المجهرية الحقيقية للمادة، وليست قطعة أثرية للتحضير.
