كيفية اختيار المجهر الميتالوغرافي المناسب؟

اختيار المثالي تستقيم المجهر الميتالوغرافي يعد قرارًا حاسمًا لأي مختبر مشارك في علوم المواد أو تحليل الفشل أو مراقبة الجودة. تكشف الأداة الصحيحة عن الأسرار المجهرية لبنية المادة، وتربطها مباشرة بخصائصها الفيزيائية. مع توفر التكوينات والمواصفات المتنوعة، قد يكون التنقل بين الخيارات أمرًا معقدًا. تم تصميم هذا الدليل الشامل لإزالة الغموض عن العملية، مما يساعدك على فهم الاختلافات والميزات والاعتبارات الرئيسية للقيام باستثمار مستنير يخدم احتياجاتك في البحث والتحليل لسنوات قادمة.

فهم الأساسيات: ما هو المجهر الميتالوغرافي المستقيم وكيف يعمل؟

ان تستقيم المجهر الميتالوغرافي هو مجهر ضوئي مصمم خصيصًا لمراقبة البنية المجهرية للمواد الصلبة المعتمة. على عكس المجاهر البيولوجية التي تعتمد على الضوء المنقول من خلال عينات رقيقة، تستخدم المجاهر المعدنية الضوء المنعكس، أو الإضاءة الفوقية. في هذا التكوين، ينشأ الضوء من مصدر فوق العينة، وينتقل إلى الأسفل عبر العدسة الشيئية - التي تعمل أيضًا كمكثف - ويضيء السطح المصقول والمحفور غالبًا للعينة. ثم ينعكس الضوء مرة أخرى من العينة، من خلال نفس العدسة الموضوعية، ويصل إلى العدسات أو الكاميرا للمراقبة. تكشف هذه الطريقة عن ميزات مهمة مثل حدود الحبوب، والمراحل، والادراج، والأدلة على التشوه، والتي تعتبر ضرورية لتحديد خصائص المادة، وتاريخ المعالجة، والأداء. يتضمن سير العمل الأساسي في علم المعادن إعدادًا دقيقًا للعينات، وهو مجال تفضله المؤسسات الشاملة شركة هانغتشو جينغ جينغ لأدوات الاختبار المحدودة توفير حلول متكاملة، لا تقدم فقط المجاهر نفسها ولكن أيضًا معدات إعداد العينات التكميلية اللازمة لتحقيق نتائج خالية من العيوب.

• المبدأ الأساسي: إضاءة Epi (الضوء المنعكس) لمراقبة العينات غير الشفافة.
• المكونات الرئيسية: مصدر ضوء عالي الكثافة، وأهداف مصححة بالخطة، ومرحلة ميكانيكية دقيقة، ومنفذ كاميرا متكامل.
• التطبيق الأساسي: الكشف عن البنية المجهرية للمعادن والسبائك والسيراميك وغيرها من المواد الهندسية لتقييم الجودة والأداء.

تستقيم مقابل مقلوب: مقارنة مفصلة المجهر الميتالوغرافي

الاختيار الأساسي في تحليل المعادن هو بين تصميم المجهر المستقيم والمقلوب. في حين أن كلاهما يستخدم الضوء المنعكس، فإن تخطيطاتهما البصرية والميكانيكية توفر مزايا مميزة لتطبيقات مختلفة. ان تستقيم المجهر الميتالوغرافي تتميز بعدساتها الموضوعية الموجودة فوق مرحلة العينة. يقوم المستخدم بوضع العينة المعدة بحيث يكون سطح المراقبة متجهًا لأعلى. هذا التصميم بديهي للغاية ويسمح بالتنقل السهل عبر سطح العينة. في المقابل، يضع المجهر المقلوب الأهداف تحت مرحلة ثابتة، ويتم وضع العينة بحيث يكون سطح المراقبة متجهًا لأسفل. تعتبر هذه المقارنة أمرًا ضروريًا للمختبرات لفهم التكوين الذي يناسب سير العمل النموذجي وأنواع العينات بشكل أفضل، مما يضمن الكفاءة والدقة في العمليات اليومية.

• سير عمل المجهر تستقيم: يتم وضع العينة ووجهها للأعلى على المسرح؛ يتم تخفيض الأهداف من أعلى للتركيز.
• سير عمل المجهر المقلوب: يتم وضع العينة ووجهها للأسفل على المسرح؛ تظل المرحلة ثابتة بينما يتحرك برج الهدف عموديًا للتركيز.

دليل لتشغيل المجهر الميتالوغرافي المستقيم الخاص بك

إتقان تشغيل الخاص بك تستقيم المجهر الميتالوغرافي يعد أمرًا بالغ الأهمية للحصول على صور متسقة وعالية الجودة تشكل أساسًا لتحليل موثوق. يبدأ الاستخدام السليم بالتحضير الدقيق للعينات، فحتى أفضل المجهر لا يمكنه الكشف عن التفاصيل التي يحجبها الإعداد السيئ. يجب أن يتم تقسيم العينة وتركيبها وطحنها وصقلها وحفرها غالبًا للكشف عن بنيتها المجهرية الحقيقية. بمجرد تأمين عينة معدة جيدًا على المسرح، فإن الخطوة الحاسمة التالية هي إعداد إضاءة كولر. يضمن إجراء المحاذاة القياسي هذا إضاءة العينة بشكل متساوٍ، مما يوفر أقصى قدر من التباين والدقة بدون وهج أو نقاط ساخنة، وهو أمر ضروري للمراقبة والتصوير الفوتوغرافي الدقيقين.

• الخطوة 1: تحضير العينة: أساس كل علم المعادن. يتضمن ذلك إنشاء سطح خالٍ من الخدوش يشبه المرآة ويمثل الحالة الحقيقية للمادة.
• الخطوة 2: إضاءة كولر: عملية من خطوتين تتضمن تركيز الصورة ثم توسيط وتركيز غشاء المجال لتحقيق إضاءة موحدة ومشرقة بدون أي تشويش.
• الخطوة 3: الاختيار الموضوعي: ابدأ بهدف التكبير المنخفض لتحديد منطقة الاهتمام، ثم انتقل إلى التكبير الأعلى لإجراء تحليل مفصل. استخدم دائمًا الأهداف المصححة للخطة للحفاظ على التركيز على مجال الرؤية بأكمله.
• الخطوة 4: الملاحظة والتحليل: فحص العينة بشكل منهجي بتكبيرات مختلفة. استخدام أوضاع التباين المختلفة (brightfield، darkfield، الضوء المستقطب) حسب الحاجة لتعزيز ميزات البنية الدقيقة المحددة.

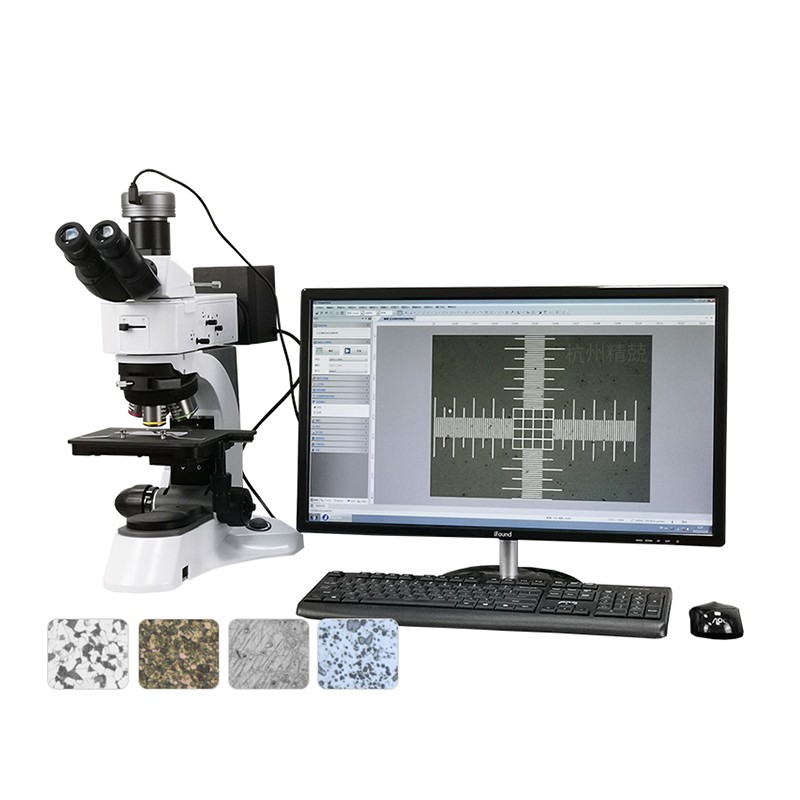

الميزات الرئيسية للمجهر الميتالوغرافي الرقمي الحديث المزود بالكاميرا

لقد أدى التطور من الفحص البصري البحت إلى التوثيق والتحليل الرقمي إلى إحداث تحول في علم المواد. حديث مجهر ميتالوغرافي رقمي مزود بكاميرا لم تعد أداة بصرية بسيطة ولكنها محطة عمل تصوير كاملة. جوهر هذا النظام هو مستشعر كاميرا علمي عالي الدقة، عادةً CMOS أو CCD، والذي يلتقط الصورة البصرية التي ينتجها المجهر. تؤثر جودة هذه الكاميرا، المقاسة بالميجابكسل والنطاق الديناميكي، بشكل مباشر على مستوى التفاصيل التي يمكنك تسجيلها. ومع ذلك، فإن الأجهزة ليست سوى نصف المعادلة. يتم الكشف عن القوة الحقيقية من خلال برنامج تحليل الصور المتطور الذي يسمح بالقياس الكمي، وهي القدرة التي تنقل التحليل من الوصف الشخصي إلى البيانات الموضوعية.

• كاميرا عالية الدقة: ضروري لالتقاط التفاصيل الدقيقة للبنية الدقيقة. ابحث عن أجهزة استشعار ذات ضوضاء منخفضة وكفاءة كمية عالية ودقة جيدة (5 ميجابكسل وما فوق هو المعيار للبحث).
• برامج تحليل الصور: يتيح القياسات الكمية مثل حجم الحبوب (وفقًا للمواصفة ASTM E112)، وجزء مساحة الطور، وتصنيف التضمين، وسمك الطلاء.
• التوثيق الرقمي: يتيح أرشفة الصور المجهرية بسهولة، وإنشاء تقارير موحدة، وإمكانية التتبع لعمليات تدقيق الجودة والمشاريع البحثية طويلة المدى.

اختيار أفضل مجهر ميتالوغرافي قائم لعلوم المواد

التعرف على أفضل مجهر ميتالوغرافي مستقيم لعلوم المواد يتطلب تقييمًا دقيقًا لاحتياجات التطبيق المحددة والأهداف المستقبلية. تختلف متطلبات تحليل الأغشية الرقيقة ذات البنية النانوية اختلافًا كبيرًا عن تلك الخاصة بفحص الحديد الزهر ذو الحبيبات الخشنة. لذلك، فإن الخطوة الأولى هي تحديد أنواع المواد التي ستدرسها بوضوح، وأحجام الميزات التي تحتاج إلى حلها، وأنواع التحليلات التي ستجريها. بمجرد تحديد التطبيق، يمكنك التركيز على المواصفات الفنية الهامة التي ستحدد أداء المجهر. يتضمن ذلك الغوص العميق في النظام البصري، والاستقرار الميكانيكي، وتوافر تقنيات التباين المتقدمة التي يمكنها الكشف عن التفاصيل المخفية في العينات الصعبة.

• الاختيار القائم على التطبيق:
  • المعادن والسبائك: يتطلب Brightfield وDarkfield. الضوء المستقطب مفيد للمعادن غير المكعبة.
  • السيراميك والمواد الملبدة: غالبًا ما تستفيد من الضوء المستقطب والكاميرات ذات النطاق الديناميكي العالي لإدارة التباين الشديد.
  • المركبات والبوليمرات: قد يتطلب تباين التداخل التفاضلي (DIC) لتعزيز الاختلافات الطبوغرافية بين المراحل.
• تقييم المواصفات الفنية:
  • الأداء البصري: ابحث عن الأنظمة البصرية المصححة بلا حدود والأهداف المصححة للخطة لضمان مجال رؤية مسطح عبر الصورة بأكملها.
  • الاستقرار الميكانيكي: يعد الإطار الثقيل والصلب ضروريًا لتخفيف الاهتزازات، وهو أمر بالغ الأهمية للعمل عالي التكبير والتصوير الرقمي الدقيق.
  • بيئة العمل وقابلية الترقية: ضع في اعتبارك راحة المستخدم وما إذا كان من الممكن ترقية النظام بكاميرات أو مراحل أو برامج جديدة في المستقبل.

فهم الاستثمار: قائمة الأسعار والعوامل للمجهر الميتالوغرافي المستقيم

عند البحث عن قائمة أسعار المجهر الميتالوغرافي المستقيم ، سوف تواجه مجموعة واسعة، من بضعة آلاف إلى عشرات الآلاف من الدولارات. هذا الاختلاف ليس تعسفيًا؛ إنه يعكس بشكل مباشر قدرات الجهاز وأدائه وطول عمره. من المفهوم أن تكلفة النموذج الأساسي لفحوصات الجودة الروتينية في ورشة العمل أقل من نظام البحث المجهز للتحليل الكمي المتقدم. توجد محركات التكلفة الأساسية في جودة البصريات ومستوى الأتمتة وتطور نظام التصوير الرقمي. يتيح لك فهم هذه العوامل مواءمة ميزانيتك مع متطلباتك الفنية الفعلية، مما يضمن لك الاستثمار في نظام يلبي احتياجاتك دون الدفع مقابل ميزات غير ضرورية.

• انهيار نطاق السعر:
  • مستوى الدخول: النماذج الأساسية ذات البصريات القياسية والمرحلة اليدوية للفحص الروتيني.
  • متوسطة المدى: البصريات المحسنة (Plan Fluorite)، والكاميرا الرقمية الأساسية، والمكونات الآلية.
  • درجة البحث: أهداف خطة ذات جودة عالية، ومرحلة وتركيز مؤتمتين بالكامل، وكاميرا علمية متطورة.
• عوامل التكلفة الرئيسية:
  • البصريات: يعد نوع التصحيح الموضوعي (Achromat مقابل Plan Apochromat) من أهم عوامل التمييز في التكلفة.
  • الأتمتة: تضيف المراحل الآلية ومحركات التركيز البؤري والأبراج تكلفة كبيرة ولكنها تعمل على تحسين الإنتاجية وإمكانية التكرار بشكل كبير.
  • الكاميرا والبرمجيات: تشكل دقة الكاميرا وحساسيتها، إلى جانب قدرات برنامج التحليل، جزءًا كبيرًا من إجمالي الاستثمار.

الأسئلة الشائعة

ما الفرق بين المجهر الميتالوغرافي والمجهر البيولوجي؟

يكمن الاختلاف الأساسي في نظام الإضاءة والعينات المصممة لمراقبتها. أ تستقيم المجهر الميتالوغرافي يستخدم الضوء المنعكس (epi-illumination) لإضاءة سطح العينات غير الشفافة مثل المعادن والسيراميك. يتم دمج مصدر الضوء ومسار الضوء فوق العينة. في المقابل، المجهر البيولوجي، مثل نموذجي المجهر البيولوجي المقلوب يستخدم الضوء المنقول الذي يمر عبر عينات شفافة أو شبه شفافة مثل الخلايا أو الأنسجة. يقع مصدر الضوء أسفل مرحلة العينة. هذا التمييز الأساسي يجعلها غير مناسبة للتطبيقات الأساسية لبعضها البعض.

هل يمكنني استخدام مجهر ميتالوغرافي عمودي لاختبار الصلابة؟

ليس مباشرة. ان تستقيم المجهر الميتالوغرافي و أ اختبار صلابة برينل هي أدوات تكميلية في معمل المواد ولكنها تخدم أغراضًا مختلفة. يستخدم المجهر لمراقبة وتحليل البنية المجهرية. يتم استخدام جهاز اختبار الصلابة (مثل Brinell أو Vickers أو Rockwell) لقياس مقاومة المادة للمسافة البادئة. ومع ذلك، غالبًا ما يتم استخدام الاثنين بالتسلسل: يمكن إجراء اختبار الصلابة على عينة، ثم يتم تركيب نفس العينة وصقلها وفحصها تحت المجهر لمراقبة المسافة البادئة والبنية المجهرية المحيطة بها بحثًا عن ميزات مثل تصلب العمل. الشركات مثل شركة هانغتشو جينغ جينغ لأدوات الاختبار المحدودة غالبًا ما تقوم بتوريد كلا النوعين من المعدات، مع الاعتراف بدورها التآزري في التوصيف الكامل للمواد.

ما مدى أهمية دقة الكاميرا في المجهر الميتالوغرافي الرقمي؟

دقة الكاميرا أمر بالغ الأهمية للتحليل الكمي ولكن يجب أن تكون متوازنة مع الدقة البصرية للمجهر. لا تستطيع الكاميرا ذات الدقة العالية جدًا تحليل تفاصيل أدق مما يمكن أن توفره بصريات المجهر. المفتاح هو تحقيق مباراة جيدة. بالنسبة لمعظم التطبيقات، تكفي كاميرا علمية بدقة 5 إلى 12 ميجابكسل. تعد الدقة الأعلى مفيدة إذا كنت بحاجة إلى التقاط مجال رؤية كبير جدًا بتكبير عالٍ للدمج البانورامي أو إذا كنت بحاجة إلى تكبير الصور رقميًا بدون بكسلات. في النهاية، غالبًا ما يكون النطاق الديناميكي للمستشعر (القدرة على رؤية التفاصيل في كل من المناطق المضيئة والمظلمة) وحساسية الإضاءة المنخفضة بنفس أهمية عدد البكسل الأولي.

ما هي الصيانة التي يتطلبها المجهر الميتالوغرافي المستقيم؟

تعد الصيانة الدورية أمرًا ضروريًا للحفاظ على جودة الصورة وطول عمر الأداة. تشمل المهام الرئيسية ما يلي:

• يوميا: تنظيف الأسطح الخارجية بلطف. حافظ على المنطقة خالية من الغبار.
• أسبوعي/شهري: قم بتنظيف الأسطح الخارجية للعدسات والعدسات الشيئية بعناية باستخدام أنسجة العدسة المناسبة ومنظفها. انفخ الغبار عن المسرح والأجزاء الميكانيكية الأخرى.
• انnually: فكر في إجراء فحص ومعايرة احترافية من قبل الشركة المصنعة أو مزود خدمة مؤهل، مثل فريق إدارة المقاييس في شركة هانغتشو جينغ جينغ لأدوات الاختبار المحدودة ، لضمان بقاء المحاذاة الميكانيكية والبصرية مثالية.

تمنع الرعاية المناسبة حدوث خدوش على الأجهزة البصرية باهظة الثمن وتضمن استمرار النظام في تقديم بيانات موثوقة وعالية الجودة.
